Halbleiter aus Kunststoff besser verstehen

Neue Methode erlaubt aufschlussreiche Einblicke in Polymer-Halbleiter

05.08.2010 - Schweiz

Halbleiter aus Polymermaterialien dürften in Zukunft immer mehr Bedeutung für die Elektronikindustrie bekommen - etwa als Grundlage von Transistoren, Solarzellen oder Leuchtdioden. Denn sie haben wesentliche Vorteile gegenüber konventionellen Materialien: Sie sind leicht, flexibel und können kostengünstig produziert werden. Meist bestehen sie nicht aus einer einzelnen Substanz, weil sich ihre besonderen elektrischen Eigenschaften oft erst dann ergeben, wenn man mehrere verschiedene Polymere miteinander mischt. Um dabei das optimale Material zu finden, muss man wissen, wie sich die einzelnen Polymere verbinden (und ob sie es tun) und wie die einzelnen Komponenten zu den Eigenschaften des Gesamtmaterials beitragen. Nun haben Forschende des Paul Scherrer Instituts und der Universität Cambridge (Großbritannien) ein Verfahren entwickelt, mit dem sie den detaillierten Aufbau des Materials sowohl im Inneren als auch an der Oberfläche bestimmen können. Die Untersuchungen wurden an der Synchrotron Lichtquelle Schweiz SLS des Paul Scherrer Instituts durchgeführt.

PSI/B. Watts

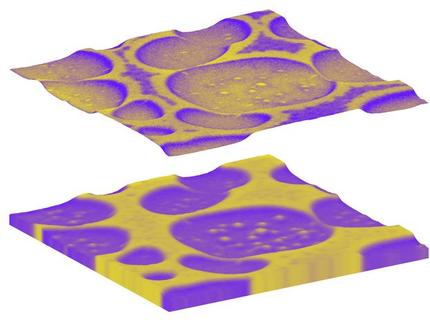

Ergebnis einer Messung, bei der die Verteilung zweier Polymere in einer Probe (verschiedene Farben) bestimmt worden ist. Die Ergebnisse für die Oberfläche und das Innere der Probe sind getrennt dargestellt: die Oberfläche im oberen Bild, das Innere im unteren.

Halbleitermaterialien bilden die Grundlage der meisten elektronischen Bauteile. Während man sich bislang unter Halbleitern zerbrechliche Materialien wie Silizium vorstellen musste, könnten bald neue Materialien die Welt der Elektronik erobern - Halbleiter aus konjugierten Polymermaterialien, also speziellen Kunststoffen, die elektrischen Strom leiten können. Elektronische Bauteile aus diesen Materialien werden in der Regel nicht aus einem einzelnen Kunststoff bestehen, sondern aus einer Mischung. „Oftmals kann man in einem Gemisch von Polymeren Materialeigenschaften erreichen, die in einem einzelnen Polymer nicht möglich sind“, erklärt Chris McNeill von der Universität Cambridge. „So ist die Effizienz von Solarzellen oder Leuchtdioden, die aus Gemischen bestehen, deutlich höher als von solchen aus Einzelmaterialien.“ Benjamin Watts vom Paul Scherrer Institut fügt hinzu: „Elektronische Bauteile aus Polymergemischen herzustellen, ist ausgesprochen schwierig. Zum einen wissen wir nicht, wie die Materialien funktionieren, zum anderen ist es schwierig die Strukturen zu sehen, die sich in einem Polymergemisch bilden, weil die Bestandteile alle sehr ähnlich aussehen.“

„Wir können Polymere unterscheiden, die nahezu identisch erscheinen“

McNeill und Watts haben eine Methode entwickelt, mit der sie in einem Polymergemisch die einzelnen Substanzen unterscheiden können, und zwar sowohl im Inneren als auch an der Oberfläche. „Das ist sehr wichtig für elektronische Bauteile auf Grundlage von Polymerhalbleitern, weil die eigentliche „Arbeit“ im Inneren des Bauteils getan wird, das Bauteil aber über die Oberfläche mit anderen Bauteilen und damit dem Rest der Welt verbunden ist“, erklären die Forscher.

Ihre Untersuchungen haben die Forschenden mit Synchrotronlicht an der Synchrotron Lichtquelle Schweiz SLS des Paul Scherrer Instituts in der Schweiz durchgeführt. Synchrotronlicht ist Röntgenlicht, das von schnellen Elektronen abgestrahlt wird, die auf eine gekrümmte Bahn gezwungen werden. Es ist viel brillanter als Röntgenlicht, das von einer gewöhnlichen Röntgenröhre erzeugt wird. In der SLS wird das Licht von Elektronen erzeugt, die sich mit fast Lichtgeschwindigkeit auf einer Kreisbahn mit einem Umfang von 288 Metern bewegen. In ihrem Experiment nutzen die Forschenden unter anderem aus, dass man die Energie, also gewissermaßen die Farbe des Synchrotronlichts, sehr genau einstellen kann. „Wir beleuchten unsere Probe mit Licht, das genau auf die Kohlenstoffatome abgestimmt ist. Das heißt, Materialien die Kohlenstoff enthalten, wie etwa Polymere, absorbieren besonders viel von diesem Licht. Bei genau welcher Energie ein Kohlenstoffatom das Licht absorbiert, hängt davon ab, wie es mit anderen Atomen verbunden ist. So haben Substanzen mit unterschiedlicher molekularer Struktur gewissermaßen verschiedene Farben. So kann man mit dem Synchrotronlicht Polymermaterialien unterscheiden, die sonst nahezu identisch aussehen würden“, erklärt Watts.

Oberfläche und Innenleben gleichzeitig untersuchen

„Je nachdem, ob wir die Oberfläche oder das Innere der Probe untersuchen, nutzen wir zwei verschiedene Wege, um zu sehen, wie das Licht mit dem Material wechselwirkt. Um den Aufbau des Inneren zu sehen, haben wir das Material einfach „durchleuchtet“ und geschaut, welche „Farben“ des Synchrotronlichts durchscheinen“, fügt Watts hinzu. „Um die Oberfläche zu untersuchen, wandten wir einen etwas schwierigeren Trick an: Ein Atom, das Licht absorbiert, will die gewonnene Energie nicht behalten, sondern wird sie wieder los, indem es eines seiner Elektronen abstößt. Im Inneren wird sich ein solches Elektron möglichst schnell einem neuen Atom anschließen. Direkt an der Oberfläche kann das Elektron aber nur aus der Probe entfliehen. Diese Elektronen, die aus der Oberfläche kommen, können wir beobachten und so nachweisen, bei welcher Energie das Synchrotronlicht in der Oberfläche absorbiert wird.“

Von Handy-Displays und Solarzellen

Nach der praktischen Bedeutung seiner Arbeit für den Einzelnen gefragt, sagt Watts: „Schon heute verwendet man elektronische Bauteile aus Kunststoff, zum Beispiel Handy-Displays. Unser Verfahren könnte helfen, diese Bauteile effizienter zu machen - sie wären also heller und würden weniger Strom verbrauchen.“ McNeill fügt hinzu: „Unserer Arbeit könnte auch dazu beitragen, dass etwa organische Solarzellen Marktreife erreichen. Und allgemein kann das Verfahren allen nützen, die sich mit Kunststoffen befassen.“

Originalveröffentlichung: Benjamin Watts, Christopher R. McNeill; "Simultaneous Surface and Bulk Imaging of Polymer Blends with X-ray Spectromicroscopy"; Macromolecular Rapid Communications, 2010
